壓差旁通閥的應用:


一、通常節能的小型中央空調水系統( wwv變水量系統),既要保證主機流量的穩定,又要保證末端的能量隨時根據需要轉移,在末端風機盤管通常安裝電動二通閥,如果某個電動二通閥關閉會把流量轉移到另外一個開著的末端中,即能量可以互相轉移,在同時使用系數低的住宅空調系統節能顯著。這套VWV系統的核心就是ACOL垂直刻度壓力調節指示的壓差旁通閥,它可以讓用戶非常方便的根據工程的實際情況設定旁通壓差,徹底解決了小型系統壓差旁通控制產品的昂貴,為壓差旁通控制在小型系統的普及提供了可能,創新的產品設計為現場安裝和調試提供了方便。

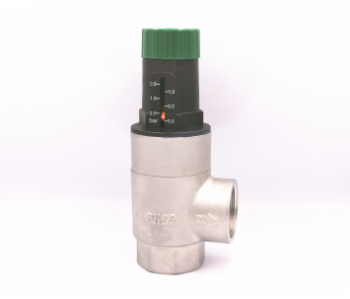

二、MHPT系列可視調節壓差旁通閥應用于冷(熱)水機組的保護,安裝于集、分水器或供回水之間旁通管上,當用戶側部分負荷運行或變流量運行時,系統流量變小,導致壓差增大,壓差超出設定值時,閥門自動打開,部分流量從此經過,以保證冷水機組流量符合最低流量要求。


二、MHPT系列壓差旁通閥也可以使用在安裝有流量關斷裝置(電磁閥或截止閥)的工業冷卻系統,防止水泵被悶打而損壞。


MHPT系列可視調節壓差旁通閥也可以作為可調安全閥(泄壓閥)使用,其出水端與大氣相通,其比普通的泄壓閥性能更為優異,允許閥門多次開啟且不會泄露。



技術參數:


一、壓差升高或下降時,閥門緩慢打開或關閉,維持系統的壓差在設定值范圍。


二、壓力等級:PN16,最高溫度120℃


三、勿需脈沖管



安裝調試說明:


一、壓差旁通閥有二種安裝位置,一是在主機端所有末端的進出水總管上,但這種方法的問題是當旁通流量大時,主機的循環水量減少,容易導致主機頻繁啟停,采用這種安裝方法的系統必須安裝蓄能水箱(又稱緩沖水箱),當旁通閥打開時,蓄能水箱的水也參與循環,如果在最遠的末端安裝一個電動三通閥,可以使大部分系統的水參與循環,這樣也可以減少蓄能水箱的容量。第二種方法是安裝在末端的最后一個盤管的主管路上,這樣的好處是即使旁通流量大時也可以使整個系統的循環水量不變,優點是可以不用蓄能水箱或小容積的蓄能水箱。


二、如果MHPT系列壓差旁通閥口徑不能滿足大面積別墅空調系統的要求,也可以采取多個同口徑壓差設定值相同的壓差旁通閥并聯使用。


三、壓差旁通系統調試的主要目的是保證末端全部關閉時,通過旁通閥的水流量可以滿足主機需要的最小流量,否則主機將出現流量報警,無法正常工作。除了我們選擇合適口徑的壓差旁通閥,還需要對壓差旁通閥設定值進行調整,以滿足主機的流量要求,如果選擇的壓差旁通閥口徑過小或設定值過大就有可能造成通過主機的流量不足。
